Komin systemowy ceramiczny Dual 200+200 10m system

System:  SCHEIER DUAL UNIWERSAL

Wymiar zewnętrzny komina [cm]: 36x68

Wysokość komina [m]: 10m

Średnica komina [mm]: 200 + 200

Ilość kanałów wentylacyjnych [szt]: 0

SCHEIERDUAL UNIWERSAL to połączenie komina dwuciągowego w jednej obudowie pustaka keramzytowego, w którym wykorzystano połączenie rur ceramicznych. Kominy te są izolowane, przeznaczone do odprowadzania wszystkich rodzajów spalin z kotłów i kominków, w tym spalin suchych (miał, drewno, brykiet, pellet, węgiel, eko-groszek itp.) oraz mokrych (olej, gaz - kotły z otwartą komorą spalania). Systemy kominowe te pracują idealnie w zakresie temperatury spalin 60°C - 600°C.

W przypadku połączenia urządzeń na paliwa stałe z kotłami kondensacyjnymi z zamkniętą komorą spalania zaleca się zastosowania kominów SCHEIER DUAL UNIWERSAL + TURBO lub SCHEIER UNWIERSAL DUAL + INOX

Komin SCHEIER DUAL UNIWERSAL może być stosowany zarówno wewnątrz jak i na zewnątrz budynku.

Systemy kominowe Scheier to nowoczesne, pierwsze i w pełni kompletne systemy kominowe gwarantujące niezawodne działanie oraz bezpieczeństwo ich użytkowników. Zastosowane w systemach rozwiązania powstały w oparciu o najnowszą wiedzę i ciągle rosnące potrzeby rynku. Systemy kominowe Scheier posiadają europejski certyfikat CE. Zastosowane wkłady ceramiczne w klasie A1N1 T600 niemieckiego koncernu P-D Refractories gwarantują odporność na pożar sadzy nawet do 60 min.

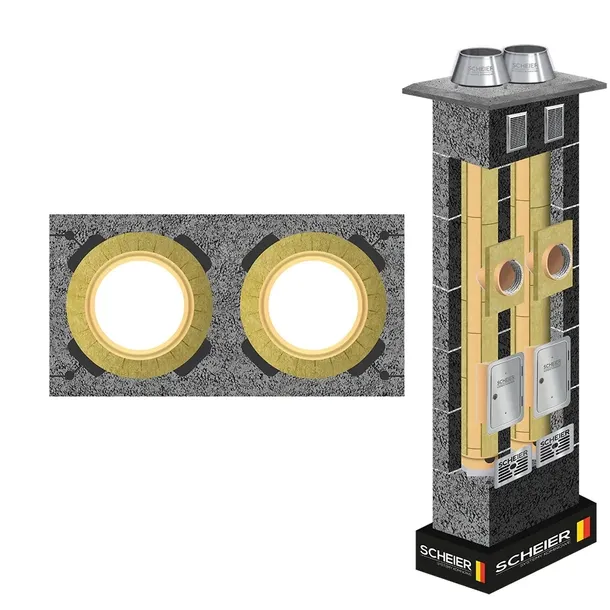

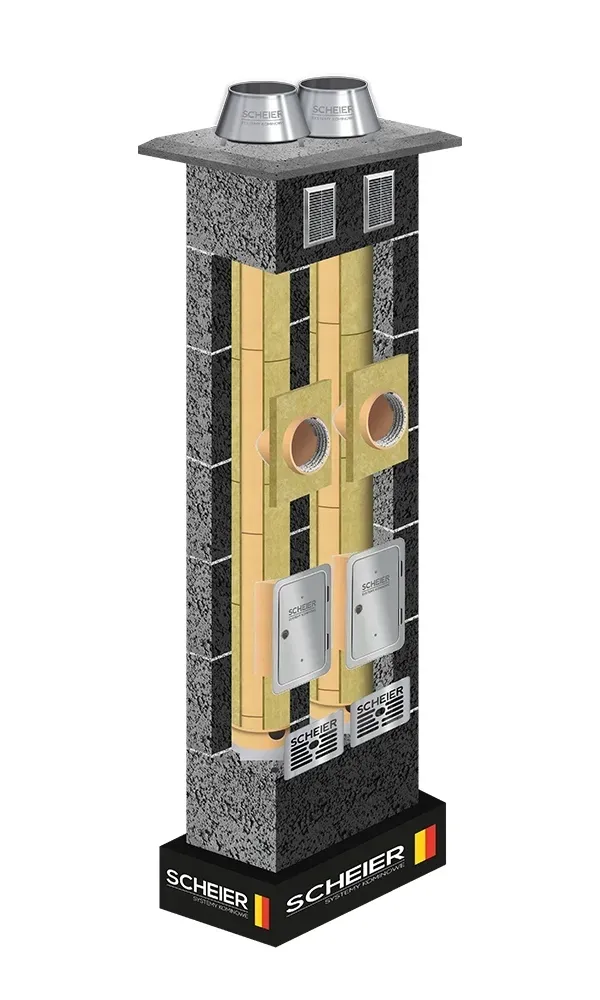

Komin systemowy SCHEIER DUAL UNIWERSAL

Komin ma zastosowanie do wszystkich rodzajów paliw.

Najważniejsze cechy systemu:

• Zakres temperatury spalin 60°C - 600°C
• Klasa wkładów ceramicznych T200, T400, T600
• Możliwość współpracy z urządzeniami na wszystkie paliwa
• Odporność ogniowa (pożar sadzy), na działanie wilgoci i kwasów
• Gazoszczelny dzięki połączeniom typu pióro-wpust
• Odporny na działanie kondensatu
• Wełna izolacyjna na całej długości przewodu kominowego
• Możliwość budowania wewnątrz i na zewnątrz budynku
• Pustaki z otworami na zbrojenie komina
• Lekka obudowa keramzyto-betonowa
• System przewietrzania wełny oraz ceramiki w kominie
• Ceramika wypalana w temp. 1200 °C, o gęstości 2100kg/m3
• Małe gabaryty zewnętrze, zajmuje małą powierzchnię
• Szybki i łatwy montaż
• Dostarczany w kompletnych zestawach gotowych do montażu
• Certyfikat CE na cały system kominowy

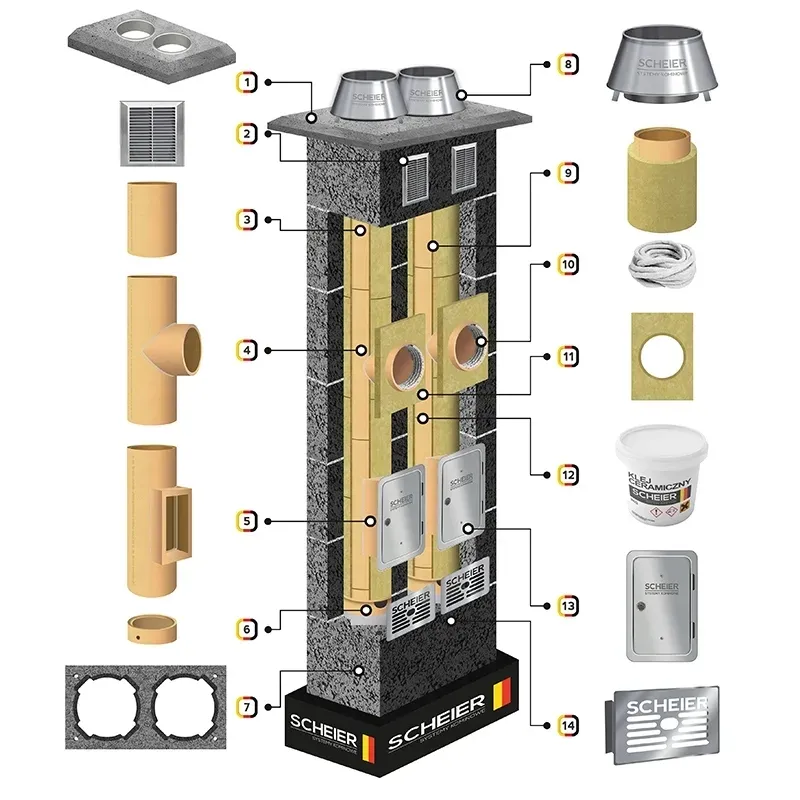

W skład zestawu wchodzą:

1. Czapa betonowa
2. Kratka wentylacyjna
3. Rury ceramiczne (Klasa A1N1 T600)
4. Trójnik spalinowy 90°
5. Trójnik wyczystkowy
6. Odskraplacz
7. Pustaki keramzyto-betonowe (Klasa LB5)
8. Nasada kominowa "stożek"
9. Wełna izolacyjna
10. Sznur dylatacyjny
11. Płyta czołowa trójnika
12. Klej ceramiczny
13. Drzwiczki kominowe
14. Kratka odskraplacza

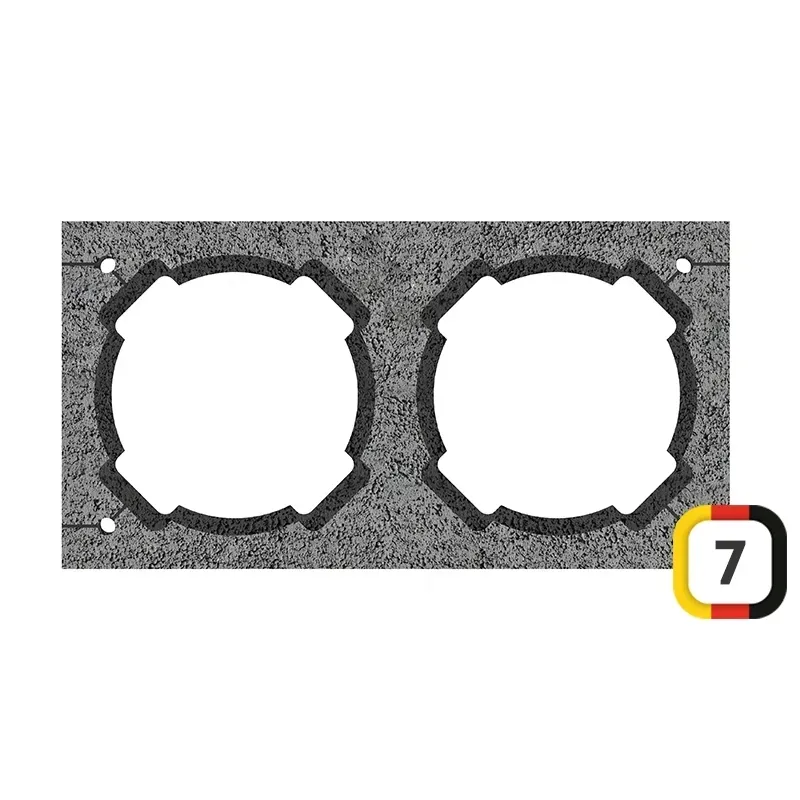

(7) Pustaki kominowe i wentylacyjne lekkie, wykonane z keramzytobetonu o klasie nie mniejszej niż LB5. Charakteryzują się wysoką stabilnością i trwałością. Bardzo dobrze zatrzymują ciepło, są ognioodporne i mrozoodporne. Pustaki kominowe posiadają system przewietrzania w postaci czterech niezależnych kanałów umożliwiając oddawanie ciepła i wilgoci na zewnątrz. Do ułożenia 1 mb komina wykorzystuje się 4 pustaki łączone cienką warstwą zaprawy cementowo-wapiennej (zalecana grubość spoiny to 10-15 mm). Pustaki posiadają otwory umożliwiające montaż zbrojenia (pręty żebrowane - maksymalna średnica pręta fi 12 cm lub pręty gwintowane M8 z nakrętkami złącznymi), które następnie zalewa się rzadką zaprawą, w celu wzmocnienia statycznego komina. Pustaki keramzyto-betonowe są lekkie i łatwe w montażu w przeciwieństwie do pustaków betonowych lub żużlowych, które są ciężkie i mają gorsze właściwości izolacyjne.

Wkłady ceramiczne niemieckiego koncernu P-D Refractories odporne na pożar sadzy zapewniają możliwość odprowadzania spalin w temp. 60°C - 600°C. Przystosowane są do pracy zarówno w warunkach wilgotnych (gaz, olej opałowy) jak i suchych (drewno, brykiety, węgiel koks, ekogroszek, miał węglowy). Ceramika ta charakteryzuje się dużą odpornością na ścieranie - przy wielokrotnym czyszczeniu wkładu, zachowuje swoje właściwości i nie staje się porowata. Kolejną cechą wyróżniającą te wkłady ceramiczne jest bardzo niski opór przepływu spalin, dzięki temu ciąg komina jest właściwy. Ceramika jest w klasie A1N1 - odporna na pożar sadzy, a zarazem szczelna. Wkład przystosowany jest do pracy z urządzeniami grzewczymi pracującymi  w podciśnieniu. Wkłady odpowiadają wymaganiom norm: EN 1457-1:2012, EN 1457-2:2012.

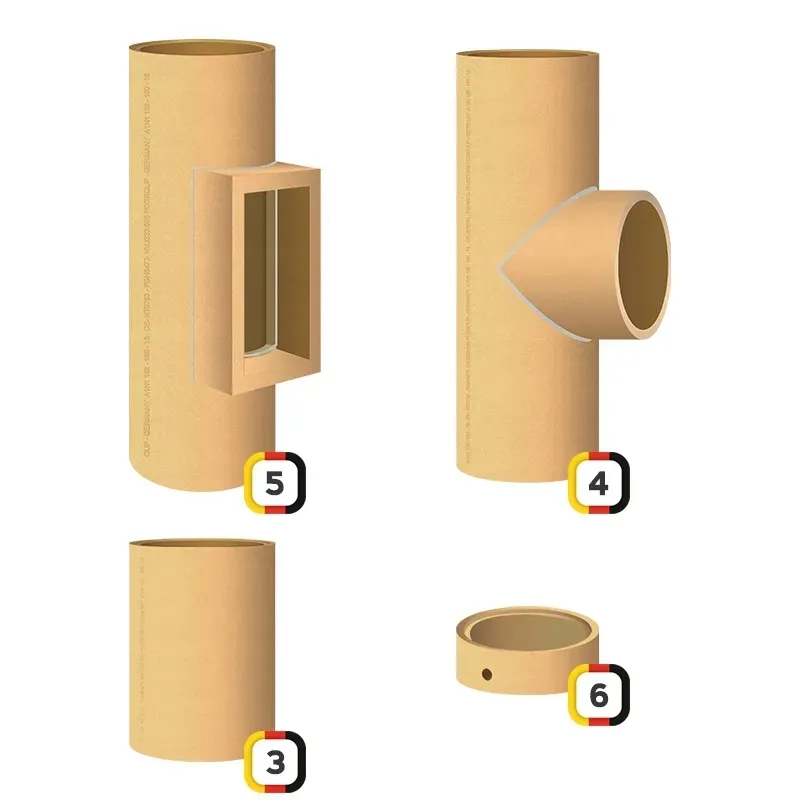

(6) Odskraplacz odprowadzający kondensat

(5) Wyczystka służąca do czyszczenia komina

(4) Trójnik spalin służący do podłączenia kotła C.O. oraz kominków

(3) Rury proste w klasie A1N1 60°C - 600°C

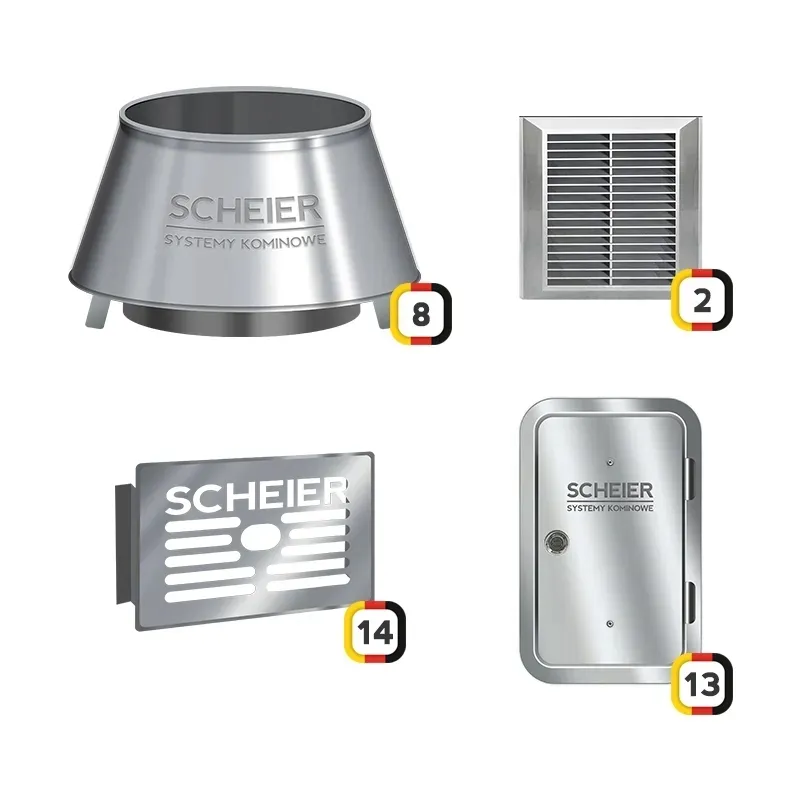

Akcesoria sytemu kominowego kwaso-żaroodporne wykonane ze stali nierdzewnej

(8) Nasada kominowa stożek

(2)Kratka wentylacyjna do przewietrzenia wełny

(14) Kratka odskraplacza do przewietrzenia wełny

(13) Drzwiczki wyczystki służące do czyszczenia przewodu kominowego. Gwarantują szczelność oraz bezpieczeństwo.

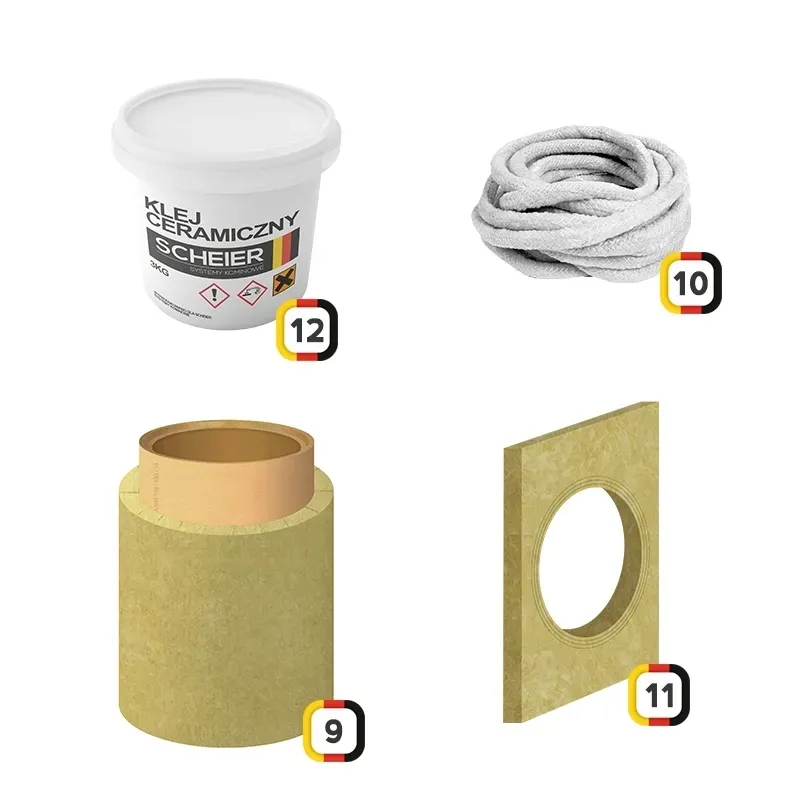

12) Klej ceramiczny kwaso-żaroodporny gwarantujący szczelne oraz mocne połączenie wkładów kominowych

(10) Sznur żaroodporny, dylatacyjny, łączący komin z urządzeniem grzewczym

(11) Płyta czołowa mocowana w miejscu trójnika wykonana z hydrofobizowanej, niepalnej wełny mineralnej. Niweluje ona naprężenia powstające w czasie eksploatacji komina

(9) Wełna "Rockwool" stabilizuje oraz izoluje wkład ceramiczny w pustaku na całej długości komina. Dzięki impregnacji olejem mineralnym jest odporna na zawilgocenie. Wełna ta jest hydrofobizowana, ognioodporna spełniająca normę EN 14303:2009+A1:2013

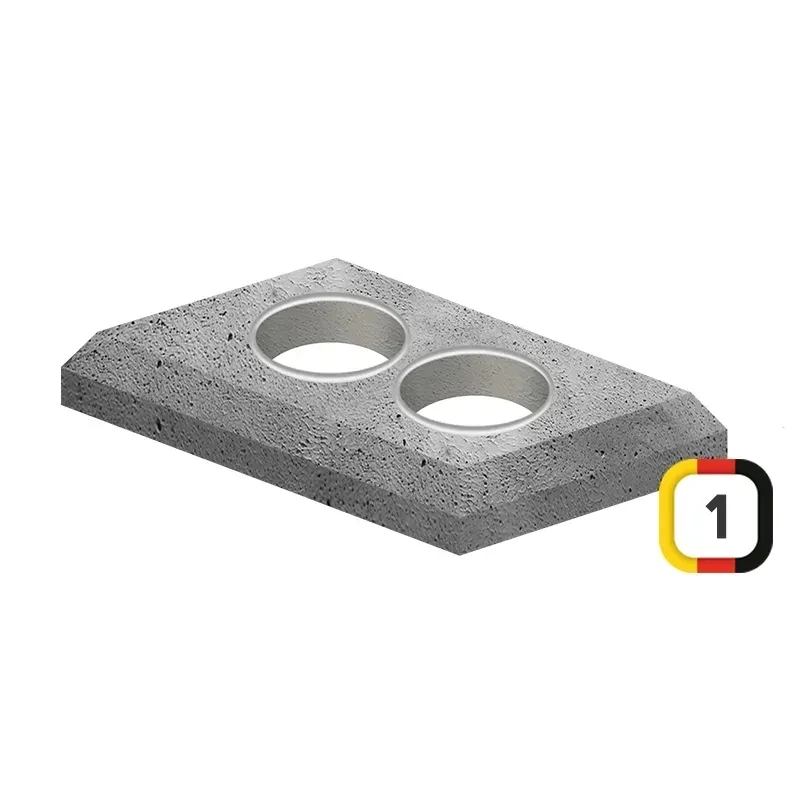

(1) Czapa betonowa zapewniająca swobodny ruch powietrza przewodów ceramicznych podczas eksploatacji komina. Płyta zabezpiecza komin przed warunkami atmosferycznymi. Czapy są zbrojone oraz dostosowane do rozmiaru komina (w zależności od rodzaju komina przykrywają również kanały wentylacyjne)
